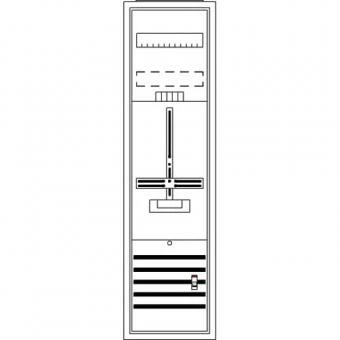

Striebel & John DA17GA – Komplettschrank, 1 Zählerplatz

Striebel & John DA17GA

– Zählerschrank Baureihe ComfortLine A, Komplettschrank
– mit Zählerkreuz
– mit Tür
– vorbereitet für SH/SLS-Schalter
– Einspeiseklemmen bis 25 mm²

Technische Daten:
Abdeckungsverschluss: plombierbarer Schnellverschluss
Anzahl Zählerplätze: 1
Bemessungsbetriebsspannung Ue [V] AC: 400 V
Bemessungsfrequenz f [Hz]: 50/60 Hz
Bemessungsstrom der Schaltgerätekombination InA [A]: 63 A
Bemessungsstrom In [A]: 63 A
Netzsystem: TN-S, auch für TT-System geeignet
Polzahl: 5
Schutzart [IP]: IP31
IK-Code: IK07 Joule
Schutzklasse: II schutzisoliert
Türanschlag: rechts oder links
Türart: einflüglige Tür
Türöffnungswinkel [Grad]: 120°
unterer/Netzseitiger Anschlussraum Zählerplatz: Sammelschiene
Anlagenseitiger Anschlussraum Zählerplatz: mit Hauptleitungsabzweigklemme
Verschlussart Schloss: Standardverschluss
Zähleranschlusstechnik: Direktanschluss
Zählerplatzart 1: Zählerkreuz
Zählerplatzausführung: Zählerplatz verdrahtet
Norm: DIN VDE 0603-1
Einsatzbereich: Innenbereich
Anbaumöglichkeit: seitlich
Anzahl Flansch montiert pro Feldbreite oben: 1
Anzahl Flanschöffnungen pro FB oben: 1
Anzahl Flanschprägungen je Seite: 2
Anzahl Flanschprägungen pro FB unten: 1
Farbe [RAL]: Verkehrsweiß RAL 9016
Farbe Abdeckung: Lichtgrau RAL 7035
Höhe oberer Anschlussraum 1 [mm]: 300 mm
Höhe unterer Anschlussraum 1[mm]: 300 mm
Leitungseinführung oben: Membranflansch montiert
Leitungseinführung Rückwand: Kabeleinführung vorgeprägt
Leitungseinführung seitlich: Flanschöffnung vorgeprägt
Leitungseinführung unten: 1x Kabeleinführungsflansch beiliegend
Nennmaß außen Breite [mm]: 300 mm
Nennmaß außen Höhe [mm]: 1100 mm
Nennmaß außen Tiefe [mm]: 215 mm
Oberflächenbeschaffenheit: pulverbeschichtet
Platzeinheiten [PLE]: 84
Rasteinheit: 7 RE
Bauhöhe: 3
Feldbreite: 1
Sammelschienen Mittenabstand [mm]: 40 mm
Werkstoff Abdeckungen: Kunststoff
Werkstoff Gehäuse: Stahlblech
Werkstoff Rückwand: Stahlblech / Kunststoff
Werkstoff Tür: Stahlblech
Montageart: Aufputz, Unterputz, teilversenkt

Die Lieferung erfolgt per Spedition

Jede Zähleranlage muss vor Errichtung mit dem VNB (Verteilungsnetzbetreiber, also Ihr Energieversorger) abgestimmt werden. Der VNB wird dann nach Fertigstellung und Anmeldung durch Ihren Elektromeister die Anlage abnehmen.
Bitte informieren Sie sich vorher über die Vorschriften Ihres Energieversorgers.
Oder fragen Sie einfach uns! Wir vermitteln Ihnen den richtigen Schrank. Dazu benötigen wir lediglich Ihre Postleitzahl.-
