Hager Komplettschrank ZB321X15, 1 Zählerfeld, 1 Verteilerfeld, APZ

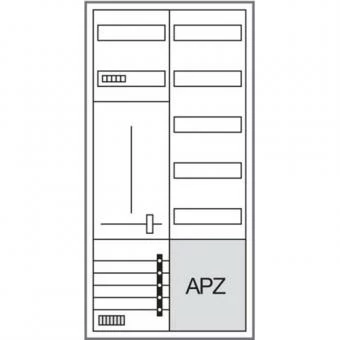

Hager Komplettschrank Typ ZB321X15

– Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech
– Innenauskleidung komplett aus Kunststoff
– Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten
– Rückseitige Vorprägung im Kunststoffteil
– Sammelschienendurchführungen als beidseitige seitliche werkzeuglos zu öffnende Flansch im unteren Bereich als Möglichkeit zur Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und Anschlusssatz
– Neben der Durchführung im NAR (Netzseitiger Anschlussraum) zusätzlich Öffnungen im Bereich des AAR (Anlagenseitiger Anschlussraum) (für Bauhöhe 1100 und 1400 mm) und RfZ (für Bauhöhe 1100mm)
– Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel
– Türverschluss mit Vorreiber
– Türverschluss durch andere Schließungen austauschbar
– Schrank nebeneinander und übereinander anflanschbar

Technische Merkmale:
Höhe installiertes Produkt: 1100 mm
Breite installiertes Produkt: 550 mm
Tiefe installiertes Produkt: 205 mm
Schutzart: IP44
Schutzklasse: Schutzklasse II
Montageart: Aufputz/Unterputz/teilversenkt
Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
Farbe: reinweiß RAL 9010
Zähleraufnahme: 3-Punkt System
Anzahl der Türen: 1
Anzahl der Schlösser: 1
Anzahl Zählerplätze ≤ 63 A: 1
Anzahl Reserveplätze: 0
Anzahl Zählerfelder (Einbausätze): 1
Anzahl Verteilerfelder: 1
Anzahl der Verteilerreihen: 5
mit Multimediafeld: nein
Anzahl Felder: 2
Netzform: TT/TN-S
Polanzahl: Verdrahtung 5-polig
Sammelschienendicke: 5 mm
Sammelschienenhöhe: 12 mm
Sammelschienenabstand: 40 mm
Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig 1-25 mm²
Leitungsquerschnitt Zählerzugangsleitung: 10 mm²
Leitungsquerschnitt Zählerabgangsleitung: 10 mm²
Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
Zusatzgerät NAR Zählerfeld: Steuerleitungsklemme 7-polig mit Federklemme
Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
PE/N-Klemmen AAR Zählerfeld: Schraubklemmen 2×5 Klemmstellen
Ausstattung Zählerplatz: ohne Zählersteckklemme
Anzahl RJ45-Schnittstellen: 2
Anzahl Sammelschienendurchführungen: 2
Ausstattung NAR Verteilerfeld: mit APZ + RJ45, unten
Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
Modulargeräte im Verteilerfeld enthalten: Nein

Hinweis: Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.

Die Lieferung erfolgt per Spedition

Jede Zähleranlage muss vor Errichtung mit dem VNB (Verteilungsnetzbetreiber, also Ihr Energieversorger) abgestimmt werden. Der VNB wird dann nach Fertigstellung und Anmeldung durch Ihren Elektromeister die Anlage abnehmen.
Bitte informieren Sie sich vorher über die Vorschriften Ihres Energieversorgers.
Oder fragen Sie einfach uns! Wir vermitteln Ihnen den richtigen Schrank. Dazu benötigen wir lediglich Ihre Postleitzahl, den Montageort und den Namen Ihres VNB.
