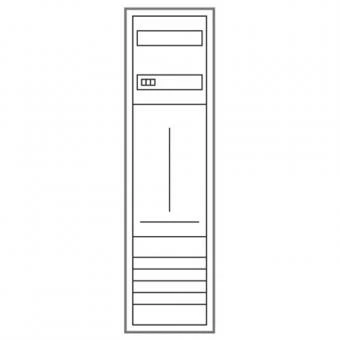

Hager Komplettschrank ZB313T1, 1 Zählerfeld

Hager Komplettschrank Typ ZB313T1

– Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech
– Innenauskleidung komplett aus Kunststoff
– Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten
– Rückseitige Vorprägung im Kunststoffteil
– Sammelschienendurchführungen als beidseitige seitliche werkzeuglos
zu öffnende Flansch im unteren Bereich als Möglichkeit zur
Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung
mit einem Kabelanschlusskasten und Anschlusssatz
– Neben der Durchführung im NAR zusätzlich Öffnungen im Bereich des
AAR (für Bauhöhe 1100 und 1400 mm) und RfZ (für Bauhöhe 1100mm)
– Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel
– Türverschluss mit Vorreiber
– Türverschluss durch andere Schließungen austauschbar
– Schrank nebeneinander und übereinander anflanschbar

Technische Merkmale:
Höhe installiertes Produkt: 1100 mm
Breite installiertes Produkt: 300 mm
Tiefe installiertes Produkt: 205 mm
Schutzart: IP44
Schutzklasse: Schutzklasse II
Montageart: Aufputz/Unterputz/teilversenkt
Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
Farbe: reinweiß RAL 9010
Zähleraufnahme: 3-Punkt System
Anzahl der Türen: 1
Anzahl der Schlösser: 1
Anzahl Zählerplätze ≤ 63 A: 1
Anzahl Reserveplätze: 0
Anzahl Zählerfelder (Einbausätze): 1
Anzahl Verteilerfelder: 0
Anzahl der Verteilerreihen: 0
mit Multimediafeld: nein
Anzahl Felder: 1
Netzform: TN-S
Polanzahl: Verdrahtung 5-polig
Sammelschienendicke: 5 mm
Sammelschienenhöhe: 12 mm
Sammelschienenabstand: 40 mm
Sammelschieneneinspeiseklemmen enthalten: nein
Leitungsquerschnitt Zählerzugangsleitung: 10 mm²
Leitungsquerschnitt Zählerabgangsleitung: 10 mm²
Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
PE/N-Klemmen AAR Zählerfeld: leer
Ausstattung Zählerplatz: ohne Zählersteckklemme
Anzahl RJ45-Schnittstellen: 0
Anzahl Sammelschienendurchführungen: 2

Die Lieferung erfolgt per Spedition

Jede Zähleranlage muss vor Errichtung mit dem VNB (Verteilungsnetzbetreiber, also Ihr Energieversorger) abgestimmt werden. Der VNB wird dann nach Fertigstellung und Anmeldung durch Ihren Elektromeister die Anlage abnehmen.
Bitte informieren Sie sich vorher über die Vorschriften Ihres Energieversorgers.
Oder fragen Sie einfach uns! Wir vermitteln Ihnen den richtigen Schrank. Dazu benötigen wir lediglich Ihre Postleitzahl, den Montageort und den Namen Ihres VNB.
