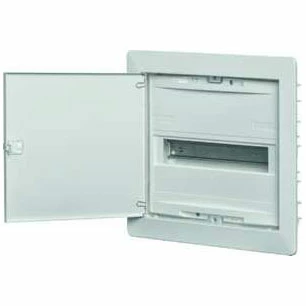

ABN A12HW, AMIGO Hohlwand-Kleinverteiler, 1-reihig, 12 PLE

ABN AMIGO Installations-Kleinverteiler HW – A12HW

1-reihig, 12 Platzeinheiten

Abmessungen:
Blendrahmen:
Breite: 344 mm
Höhe: 349 mm
Tiefe: 11 mm

Ausschnittsmaße:
Breite: 310 mm
Höhe: 295 mm
Tiefe: 88 mm

mit Steckklemmen
N+PE je 3 x 2,5 – 25 + 14 x 1,5 – 4 mm²

Technische Informationen:
● Schutzisoliert
● Schutzart: IP 30
● Für Geräte bis 63A
● Einfachster Türanschlagwechsel ohne Demontage des Blendrahmens
● Flacher Türverschluss mit Schnapptechnik. Einfaches Austauschen gegen ein Schloss
● Geeignet für Einbaugeräte bis 70mm Tiefe
● Farbton: RAL 9016 (verkehrsweiß)
● Gebaut nach DIN VDE 0603-1, DIN 43871
● Mauerkasten aus Kunststoff, mit Gerätetragschiene aus Stahlblech,
Tiefe 88/90mm
● N/PE-Steckklemmen, fingersicher in montagefreundlicher Schnapptechnik
● N-FI-Erweiterungsklemme; serienmäßig für 2-, 3- und 4-reihige Verteiler zur seitlichen Schnappbefestigung enthalten
● Geräteabdeckung mit Geräteausschnitten, H = 46 mm, für 12 TE (symmetrisch erweiterbar auf 14 TE). Plombierbar, 2-Punkt-Befestigung
● Blendrahmen mit Volltür aus Stahlblech
● Stromkreisbeschriftungen und Blatt mit Piktogrammen
● Putzschutzplatte
